為3D打印轉身！弘瑞Z300 Plus評測

來源：中關村在線

時隔四年，弘瑞再次更新了專業級3D打印機系列，在經典的弘瑞MR300、Z300機型的基礎上推出了全新的弘瑞Z300 Plus 專業級3D打印機。不僅是白色機身+亮黑面板的全新配色，而且采用全新的框架結構，在進退料、打印頭、切片軟件等上進行了半重做似的革新。好奇心促使筆者快快安裝起來，一看究竟。

為3D打印轉身！弘瑞Z300 Plus評測

●重裝上陣 Z300獲新生
新機型弘瑞Z300 Plus采用亮白機身，黑色鋼琴烤漆涂裝的前面板一改過去的側開門方式，采用密封艙常見的滑蓋中段開門，并且留有觀察窗可以查看內部打印情況。頂蓋可以掀開或閉合，仍然實現封閉的打印倉，也方便3D打印前后打開處理內部打印平臺或打印件，操作空間充裕。

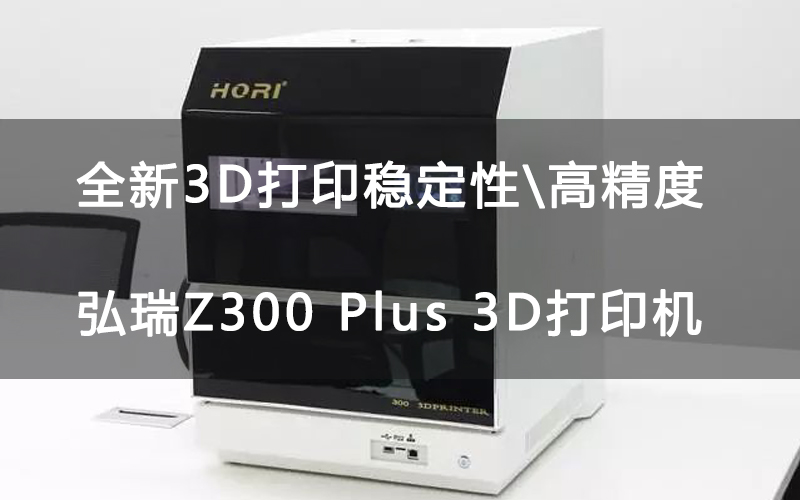

弘瑞Z300 Plus 3D打印機

滑蓋中段前開門

前部視窗 方便觀察3D打印進展

頂蓋打開 操作空間充裕

框架結構在Z300的基礎上啟用全新設計，X/Y軸采用直線軸承滑動套件，穩定性更好且補償傳動結構的誤差，打印更精確。Z軸采用三個T型絲杠的全新Z軸結構，三點支撐大幅度提升打印平臺穩定性；搭配全自動調平設計，打印頭壓力傳感器準確測量三點與Z軸零點的偏差并自動補償，實現全自動的精確調平。

三個T型絲杠的全新Z軸結構

直線軸承滑動套件

全自動的精確調平（輔助校準選項）

打印頭啟用新的磁吸式快拆設計，釋放卡扣一秒拆裝。升級擠出系統，采用最新的FLOW 5.0擠出套件，簡化熱端結構，擠出更精準、回抽更干凈，打印不堵頭。不僅實現更精確的打印效果，而且也為更廣泛的材料兼容性打好基礎。

全新打印頭結構

打開防護罩

磁吸式快拆設計

簡化熱端結構 全新的Flow5.0擠出套件

操控方面，4.3英寸彩色液晶觸摸屏搭配弘瑞自研嵌入式3D打印機操作系統，操作簡單且直觀，還有語音播報隨時提示操作者3D打印機的工作狀態；還可以微信遠程操作設備、查看3D打印進程，實現遠程監控和管理。后文我們詳細解讀弘瑞Z300 Plus的操作和查看方式。

4.3英寸彩色液晶觸摸屏 弘瑞自研嵌入式操作系統

弘瑞Z300 Plus可以使用U盤脫機打印，也支持有線網絡、無線網絡雙網絡連接方式，不僅方便遠程操控，而且與最新的切片管理軟件Modellight搭配實現3D打印機規�；�管理、3D打印任務批量化操作，適應中小規模定制化的批量生產場景。

MicroSD卡插口用于離線固件升級 以太網口支持聯網打印

還支持無線網絡連接

盡管成型尺寸300x255x300mm與Z300相同，但弘瑞Z300 Plus帶著全新的外表和靈魂重裝上陣。它是一款全新的專業級3D打印機，代表弘瑞3D打印品質的新高度。
說了一堆硬件、軟件的特點，似乎還是太抽象。他究竟有多好？從初裝調試的那一刻起，我們就發現了它的不同之處。啟動電源上電，打開耗材盤把耗材絲送入進料管時語音自動提示“開始進料”，耗材絲進入一段之后暫停并且屏幕顯示打印頭正在預熱、溫度升高。不需要任何操作，等待片刻后耗材絲自動加載，語音播報“進料完成”。沒錯，設置耗材傳感器、采用雙電機進料，實現真正全自動進料過程，不需要手工干預，省時又省力。

耗材盤側掛 從進料管穿入后自動加載進入機身

經過進料管直達打印頭 等待片刻自動擠出材料 整個過程全自動

退料需要在觸摸屏上點擊打印頭溫度區>“退料”的箭頭圖標，材料自動退回耗材盤，相比前代機型也簡化了操作。進料、退料的過程大大減少人工干預，不僅簡化操作而且集成在3D打印機程序化功能中，提升穩定性、進一步降低堵頭幾率。
4.3英寸彩色液晶觸摸屏和嵌入式3D打印操作系統，與工業級的Z500、Z600基本一致。可查看打印溫度、打印進程、打印文件及預覽，控制X/Y/Z軸步進電機以及設置3D打印機的設備參數。右上角的狀態區實時顯示有線網絡、無線網絡連接狀態、打印監控狀態等設備信息。在此不做贅述。如果是站立俯視操作3D打印機，可以滑動打開前蓋板，呈現傾斜視角也比較方便查看屏幕內容。

脫機打印管理界面

設備管理、調試界面

關注3D打印頻道的讀者會知道，在3D打印模型展示之前我們要專門用一頁文章解讀3D打印機的調平過程，手工操作也需要花費一些功夫。弘瑞Z300 Plus出廠即為調平狀態，初裝不需要做調平可以直接打印。另外如果搬運機器或者意外跌落需要重新調平，弘瑞Z300 Plus也并不麻煩。在觸摸屏上啟用“輔助校準”程序，打印頭自動在打印平臺依次觸碰三點，壓力傳感器準確計算距離（精確至0.1mm與最小層厚一致），Z軸三組絲桿自動微調實現精確找平。

點擊“輔助校準” 等待調平自動完成即可

實測輔助調平過程，程序多次重復執行直到找平為止，盡管也需要花費3~5分鐘時間，還是省了不少力氣。啟動調平程序之后可以去做別的事，不再需要拿著A4紙或調平卡、多次手工確認是否找平。
另外弘瑞Z300 Plus還支持微信遠程監控。首先把3D打印機接入互聯網，可以使用有線或無線網絡二選一；再手機微信掃描“設置”菜單下的二維碼，瀏覽到“我的設備>設備管理>添加”，輸入設備編號、設置3D打印機名稱和管理員名稱就添加了機器。在“我的設備>遠程控制”菜單下，打開3D打印機就在手機上顯示出與打印機觸摸屏類似的豎屏操作界面，支持完整的3D打印、文件選擇、軸移動、打印狀態查看功能，正式上市的弘瑞Z300 Plus還配有內置攝像頭，可以在手機上實時查看3D打印進程。只要手機有網就能操作機器，人不必須值守在工廠、辦公室，非常好用。

微信遠程操控、查看更方便

弘瑞Z300 Plus新結構增強穩定性，新設計提升自動化程度，而過去在操控、設備管理等方面的優點仍然保留。打印機變強了，用起來卻更簡單了。如果要優中選優，我愿意為它轉身。
除了硬件之外，弘瑞切片軟件全新升級為新版Modellight，帶來半重做式的全新切片和3D打印體驗。軟件新增智能助手——小弘，在第一次使用軟件時以詳盡的向?qū)Ы榻B模型區、工具欄、菜單欄、賬戶欄、右側狀態參數欄，讓新手使用者也能快速上手，開始3D打印。

新版切片軟件 弘瑞Modellight

智能助手小弘

動畫使用指南 幫助初用者快速上手

向?qū)Ы榻B完成之后，支持選擇兩種Modellight軟件的界面風格——傳統式和新式。應該是既照顧弘瑞3D打印機老用戶的使用習慣，也向新用戶推薦新的界面，實現更高效的切片和3D打印管理。

選擇界面風格：新式（左）和傳統式（右）

軟件還增加了通用跨平臺的用戶賬戶系統，注冊賬號登陸不僅支持弘瑞旗下全部的軟件、云平臺，而且可以瀏覽新上線的弘瑞3D模型庫。用戶在這里可以收藏、下載平臺已有的3D模型并打印出來。對于個人玩家或教育行業來說，這都是個知識寶庫。

登錄賬戶之后瀏覽云模型庫 可直接導入Modellight切片并打印

另外新版Modellight軟件更人性化，非常接近“所見即所得”的3D打印體驗。模型切片之后動畫播放仿真的3D打印過程，一眼就能看到模型、結構、支撐等細節是否符合自己的預期。手工還可選擇分層查看，詳細觀察每層或某幾層的切片打印效果，在3D打印復雜模型時確保萬無一失。

切片后的打印仿真 實現所見即所得

查看某幾層的切片效果

針對越來越多的專業用戶，Modellight軟件加入“分層設置切片”功能，可以選擇模型的若干層獨立設置速度、溫度、層厚、填充等切片參數，實現更細致的模型3D打印效果。例如帶底座的雕塑，底座部分用低精度、高填充率打印，提升效率和底座強度；雕塑主體部分高精度、中等填充率打印，確保主體精細光滑也保證一定的效率。更貼合實際的應用需要。

變高屬性設置選項 設置不同層的切片參數

手動添加/刪除支撐 可與自動支撐搭配使用

分割模型 可用在打印超大模型時

不同維度切割 將模型分為兩個獨立部分

當然過去弘瑞3D切片軟件在自動排列、自動組裝、模型分割、手動支撐、3D打印機管理、打印任務管理、切片管理等的人性化設計和優勢仍然保留。新版Modellight軟件更專業、更強大，能更好地發揮3D打印機性能，而用起來卻更簡單，尤其在智能助手小弘的幫助下很容易上手。
先看弘瑞Z300 Plus 3D打印基礎測試樣件的效果。XY軸一致性測試，四壁均勻、轉角銳利，底面的英文字母清晰可見；在模型故意設置的側壁凹陷處沒有出現層紋不均勻的情況。不僅X/Y軸一致性上佳，而且擠出控制精確。

四壁均勻 英文字母清晰

側壁凹陷處為模型故意設置

Z軸穩定性測試，直立方柱打印效果出色。四壁筆直均勻，表面無凹凸；接縫處也比較均勻一致；從底部至較高處均勻且?guī)缀蹩床怀鰠^(qū)別。顯示Z軸穩定性出色，平臺穩固，運動部件配合精確。

細直立方柱測試Z軸穩定性

上部越高越要求運動穩定性 弘瑞Z300 Plus表現出色

細節分辨率測試表現出色。細小四棱錐從底部到尖端完整還原，幾乎無拉絲、無變形、無毛刺，這是難能可貴的。這不僅歸功于弘瑞Z300 Plus全新的3D打印框架結構，而且更是它精確進料和擠出控制的功勞。

細小四棱錐打印效果出色

跨橋結構測試，在沒有任何支撐的情況下打印跨橋效果良好，懸空部分幾乎無垂絲，跨橋從最短到最長都實現平整的上面和均勻的下面。同樣難能可貴。

跨橋結構測試

懸空斜面測試，同樣在沒支撐的情況下，打印30度、45度、60度、70度斜面均接近完美。上表面數字清晰、表面光滑，下表面無任何凹凸或懸垂。這種效果在過去的3D打印機測試中很少出現，屬于非常出色的成型表現。

斜面無支撐3D打印效果

下表面同樣均勻細致

弘瑞Z300 Plus打印基礎模型效果接近完美，歸功于它全新的框架結構、進料系統和擠出套件。非常穩定的性能、精確的擠出控制帶來出色的3D打印效果，弘瑞Z300 Plus配得上贊譽。
再看弘瑞Z300 Plus打印八個一組的成套樣件，按照打印測試標準之外八個樣件未使用底墊，自動排列、一次全部3D打印成型。從切片到3D打印高效易用，這是弘瑞Z300 Plus帶來的全新體驗。

正向和鏤空字母樣件

3D打印效果好

正向和鏤空字母打印清晰明確，不論正向還是鏤空字母均無拉絲或毛刺。多孔樣件的六邊形孔清晰地塑造出形狀，小孔和長條鏤空都準確無誤，孔內的細微結構清晰還原。

多孔樣件

螺旋樣件均勻一致，從外到內的螺旋結構均勻地還原，顯示X軸和Y軸精確配合且運動一致性上佳�？鐦驑蛹�打印效果良好，小幅度的跨橋完全沒問題，弘瑞Z300 Plus在跨橋、懸空結構的塑造方面獨樹一幟。

螺旋樣件

跨橋樣件

利刃樣件打印效果好，X軸、Y軸方向不同厚度的利刃準確地打印出來。正向和負向圓錐樣件，從小到大的圓錐形狀都能精確還原；最小的正向或負向圓錐成型幾乎完美，難能可貴。

利刃樣件

正向和負向圓錐樣件

最小的圓錐仍然較準確地成型

波紋樣件打印效果好，曲形和按鈕的形狀都完整還原，復雜結構無毛刺，表面細致光滑。裂縫樣件良好地還原不規則的形狀，并且兩側的凸起和凹陷一一對應，打印效果好。

波紋樣件

裂縫樣件

綜合來看弘瑞Z300 Plus打印出整套樣件效果出色，對不同的形狀、結構塑造能力出色，細小結構成型出色，模型表面質量出色，跨橋、懸空打印能力出色。
最后看弘瑞Z300 Plus打印恐龍頭骨的支撐效果和拆除支撐難易度。為了保持測試一致性，我們使用默認的支撐選項來打印。弘瑞Z300 Plus默認為線型支撐，支撐密度較低、易拆除，不過對細小結構的支撐效果有待考驗。

恐龍頭骨模型 默認支撐選項3D打印效果

支撐效果出色，恐龍頭骨內部孔腔、口部和牙齒都填充了支撐，而且明顯可以看到低密度的支撐仍然實現了較好的成型效果。僅有牙齒部位幾個節點出現一些變形或缺失。

利用斜口鉗拆除細小部分支撐

大塊支撐徒手拆除 細小部分斜口鉗拆除

支撐效果好，恐龍頭骨打印良好；默認的線型支撐拆除比較容易。與底墊接觸的支撐，徒手拆除并不費力。細小孔腔中的支撐使用包裝附帶的斜口鉗稍加修剪，也容易剝離。

支撐拆除后效果

牙齒大部分完整 有幾個節點出現一些變形或缺失

支撐結構比較容易去除，模型本體幾乎沒有殘留，恐龍頭骨保持了打印剛完成時的形狀。綜合來看支撐效果好、拆除容易。另外弘瑞Modellight切片軟件還支持線、面、樹、柱、網等多種支撐結構可設置，更支持手動添加支撐從而實現更精確的支撐點，自動支撐、手工支撐并不沖突能夠同時添加在同一個模型中。

多種支撐類型+手動支撐 滿足多種模型打印的支撐需要

加上弘瑞Z300 Plus對懸空、斜面的出色成型能力，我們認為它軟件與硬件配合在支撐方面的潛力還很大，有待后續更詳細的測試來發掘。
評測總結：盡管弘瑞Z300 Plus從名字上來看是個升級款，經過一段時間的測試、試用之后我們認為它完全是重做歸來。全新的框架結構、新的進料系統、新的擠出套件，帶來全新的3D打印穩定性和高精度，因此才會有本文中出色的樣件3D打印效果。
而專業型的弘瑞Z300 Plus卻并不粗苯或晦澀，全新外觀精致討巧，全新切片軟件簡單易用、易上手，又在設備管理、切片管理、打印管理、云模型平臺、用戶管理方面專業而周到。我們期待它上市的表現，也歡迎很快用上新機的讀者朋友在文末留言分享使用感受或提出問題。

桌面3D打印經歷風光之后，近兩年飽受質疑，不僅出現“桌面3D打印無用論”，而且一些曾經有興趣的個人玩家也將手頭3D打印機閑置。弘瑞Z300 Plus重做歸來，你會因為它而為3D打印轉身嗎？
