陶泥陶土3D打印機說明書

△陶泥3D打印機視頻

陶泥3D打印機是根據流體沉積成型原理成型的，擠泥機將泥料擠出后，形成2mm直徑的陶泥盤條，通過噴嘴擠出來，沉積在打印平臺或者前一層材料上，通過材料的層層堆積形成最終成品。

ZDRKER T系列3D打印機，簡單易用，只需要幾個步驟，就可以制造出自己的模型。其噴嘴直徑為2mm，成型尺寸可達到φ150×200mm，最大打印速度100mm/min，打印精度可達到了0.3mm。這種專利技術的精密螺桿送料擠壓系統，可以精確控制陶泥漿料的流量和流變性能，既保證了模型打印質量，又保證了出泥流暢性，提高了打印模型成功率，減少模型了后處理工作。

機器的參數如下：

產品型號	ZK-T160
成型尺寸	Φ150*200mm
噴嘴直徑	1mm、2mm
打印材料	陶泥、其他漿料
料筒容積	300cc
打印線寬	1mm、2mm
驅動方式	步進電機
傳動方式	皮帶+滾珠絲桿
打印速度	0~80mm/s
輸出格式	Gcode
打印精度	0.3mm
電源要求	100~240V、50/60Hz
主機外形尺寸	L325mm*W342mm*H680mm
擠出機外形尺寸	L600mm*W120mm*H240mm

機器安裝的步驟如下：

安裝機器之前應該先確保將ZDRKER T系列3D打印機放置在水平堅固的平面上，并調整好水平平衡后使用，建議工作溫度為15℃～32℃，濕度 30%～80%,空氣流動速度<2 級，環境不符合將影響打印精度。

拆開之后，會發現有打印主機，擠出機和配件若干。具體數目見下表：

序號	名稱	數量
1	主機	1臺
2	擠出機	1臺
3	電源線	1根
4	數據線	1根
5	信號線	1根
6	SD卡	1個
7	料筒（裝滿泥料）	5支
8	輸料管	2根
9	噴嘴	2個
10	石膏板	2塊
11	鏟子	1把
12	快接插頭（料筒連接）	5個
13	快接插頭（噴頭部位）	1個
14	說明書	1份

3D打印機泥料安裝演示，具體安裝過程如下。
1、        松開擠泥機的料筒卡箍，將料筒放入料筒支架內。
2、        將輸料管插入快接頭中，并把快接頭擰緊到料筒前端。

3、        將快接擰在噴頭上，然后將輸料管插入快接頭中，用力插入至快接底部。


4、        連接好電源線，打開開關，打印機連接完成。


連接完機器之后，我們要先進行預擠。陶泥打印機擠料機設置有兩個功能鍵。該部分可以獨立實現功能，不需要主機輸出相關指令。具體功能如下表

按鈕功能
退料狀態        預擠狀態        功能
開        開        退料功能
開        關        退料功能
關        開        預擠功能
關        關        沒有動作
當我們方發現噴嘴有泥料流出的時候，那么就可以進行下面的步驟了。

使用過程如下：

首先進行噴嘴定位：
調整噴嘴與打印托盤的位置影響第一層鋪底打印效果。打印機出廠默認打印頭與托盤距離1mm，第一次使用時要觀察這個距離，是否因為運輸過程而改變。如果改變需要重新定位Z值。

初次打印時由于打印托盤干燥，會出現泥料與托盤第一層粘接不緊密的情況，需要在打印托盤上浸水，增加粘接性。也可以用擠出的泥料加水成泥漿后刷到托盤上。

噴嘴與打印平臺的高度為 1.0mm，以此為調整標準。如果當噴嘴與打印平臺過于貼合時，出料困難。反之，如果噴嘴與打印平臺距離過于大，擠出的絲料無法緊密貼合在平臺位置上，無法按照模型的軌跡打印，最終打印失敗。

首次打印時，可以將打印速度設置為20%，便于有足夠時間進行調整。一般情況平臺只需要首次打印調整，如果搬動或打印過程中出現震動情況，以及切片文件參數變化時，要注意觀察，及時調整。

噴嘴定位完之后就可以準備開始打印了。

在下圖中進入應用界面，并進入手動操作界面，在手動操作界面中可調節XYZ三軸運動，其他諸如熱床預熱、一鍵調平等功能無效。


打印過程中可以實現打印的暫停和恢復功能，如下圖所示。點擊暫停按鈕，即可將現在進行中的打印暫停，可進行更換材料等操作。

SD卡打印
當打印機已安裝好打印材料，打印平臺也調整好后，我們就可以開始打印了。打印的操作非常簡單，將STL三維模型導切片軟件（如Repetier-Host）進行切片設定打印速度等參數，生成Gcode文件，導入SD卡，只要執行 SD 卡中的 Gcode 文件，打印機就會自動開始打印3D模型了。

USB打印
用數據線連接主機與電腦，以Repetier-Host為例，打開切片軟件并單擊【連接】，將模型【載入】并完成切片，單擊【運行任務】即可進行打印。在手動控制界面中，可以對打印速度和擠出量進行實時調節，如下圖所示。


接下來就開始打印了

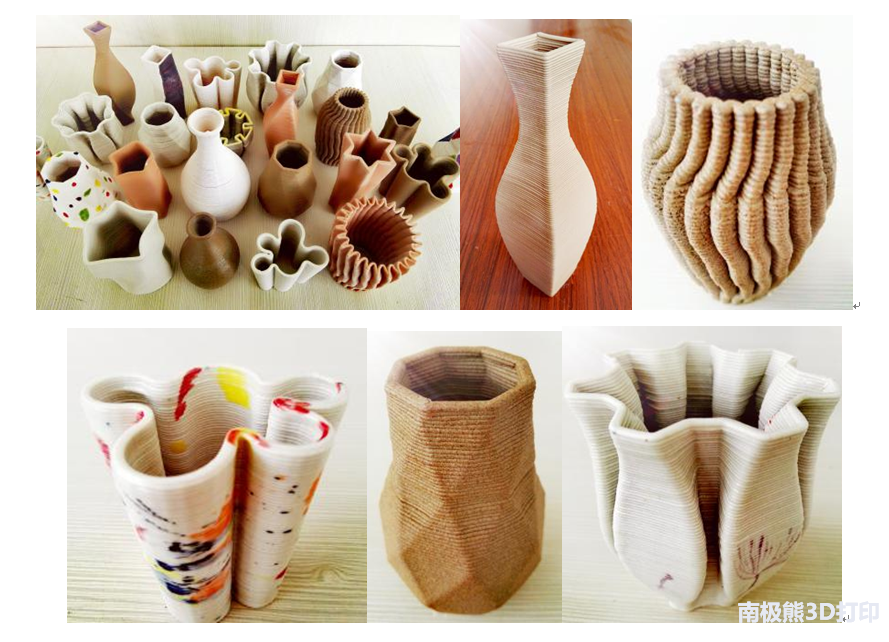

△剛打印出來的樣件

△普通燒制的樣件


△上釉彩色燒制
